1 理解基本知識

1.1 “板式家具”中的“板”是什么板?

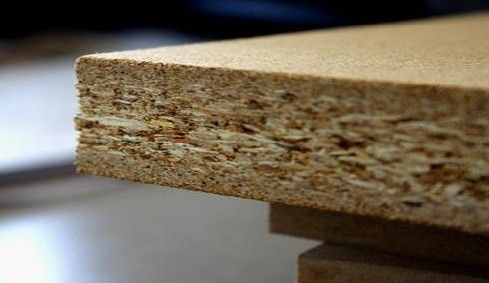

“板”是指人造板，我個人感覺刨花板比較常見（如下圖1所示），經過飾面（下圖2）和封邊（下圖3）處理的刨花板才能最終成為版式家具的基本零件，即所謂的“板”

1.2零件（每一塊“板”）怎么組裝起來？

需要用到五金件，包括：連接件、滑道、鉸鏈等，具體如下：

（1）連接件

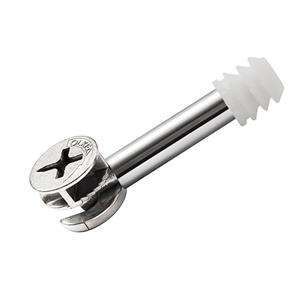

連接件用于板與板之間連接，分為“三合一”（圖1）連接件與“二合一”（圖2）連接件。

（2）滑道和鉸鏈

不難理解，二者分別用于抽屜和柜門。

1.3什么是“32mm系統”？

32mm是一個距離，那么是什么之間的距離呢？，如1.2所述，板與板之間的連接需要使用連接件，連接件的安裝需要一個一個孔，而32mm就是孔與孔之間的最小單位距離（也就是一塊板上，兩個孔之間的距離是32mm的整數倍）。

2 設計計算

下面用一個小型板式家具（一個柜子、一個抽屜）設計實例來說明，具體步驟可參考文章最后所列參考文獻，關于計算要點介紹很全面。

①板式家具連接形式與結構確定：

底板、拉條、旁板：三合一連接件；

門板、旁板：用杯狀暗鉸鏈，且門板全蓋；

踢腳板、旁板：三合一連接件；

背板：插入旁板、底板、后拉條所開的槽內；

抽屜面板、旁板、背板：三合一連接件

抽屜底板：插入旁板、面板、背板所開的槽內；

抽屜：滾輪式滑道。

②柜體設計

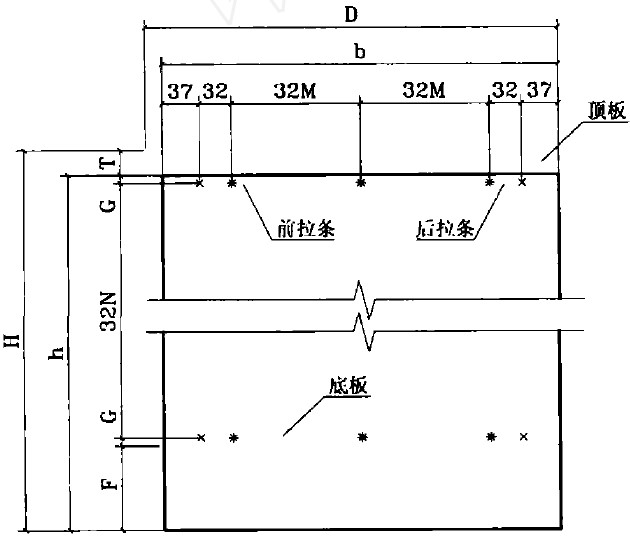

旁板主要孔位、尺寸及與相關零件的位置關系如下圖所示，其中：D為柜深；H為柜高；T為頂板厚；h為旁板高；b為旁板寬；F為踢腳板高；G為吊緊螺釘安裝孔的孔距；M為水平方向的結構孔數；；N為垂直方向的系統孔數（注：M與N為整數）。

a.踢腳板

踢腳板高度暫取80mm。

b.旁板

（1）高度

根據計算公式：

且已知H=490mm、T=16mm，則h=474mm，G=8mm，F(xiàn)=80mm。

計算得：N為11.8，取N為12；

當N=12時，為保證旁板高度為474mm，因此踢腳板高度修正為74mm，

（2）寬度

門板厚用dt表示，旁板的寬度計算公式如下：

且已知dt=16mm，D=410mm，則b=394mm；

計算得：M=4，即取M為4，因此旁板寬度為394mm

（3）其它

左右旁板上均開1個寬3mm、深8mm的槽，用于安裝背板。

c.頂板

根據柜寬450mm以及柜深410mm的要求，取頂板長度為450mm，寬度為410mm。

d.拉條、底板

（1）長度

根據柜寬450mm，減去兩塊旁板的厚度16mm×2＝32mm，則底板、拉條的長度為418mm。

（2）寬度

底板的寬度應與旁板的寬度一致即為394mm；為使孔對稱，前后拉條寬度均設計為106mm；

（3）其它

底板、后拉條上均開1個寬3mm、深8mm的槽，用于安裝背板。

e.背板

底板與后拉條間的凈高度368mm，加上插入槽的深度7mm×2=14mm，可得背板長度為382mm。

兩旁板間的凈寬度為418mm，加上插入槽的深度7mm×2=14mm，可得背板寬度為432mm。

f.門板（此部分尺寸確定在抽屜面板尺寸確定之后）

（1）寬度

門的形式為“全蓋”式，因此門寬度的確定是以旁板最外沿為基準，即450mm。

（2）高度

門高度尺寸的確定以底板最下沿為基準，此外，由于門與抽屜面板之間要留1mm間隙，設計門的高度計算為400-166-2-1=231mm。

③抽屜設計

根據計算依據，抽屜滑道厚度為12.5mm，長度為23mm。

a.面板

長度與柜寬一致，為450mm，考慮上端余量，并確保下端位于旁板的32mm系統之上，高度設計為166mm。

b.左、右旁板

長度設計為360mm，由于旁板上下兩面距離面板上下端均存在一定距離（距上端18mm，距下端16mm），因此旁板寬度設計為132mm。

c.背板

背板長度計算公式如下：l=旁板間距離-2×（滑道厚度+抽屜旁板厚）

即：l=418-2×（16+12.5）=361

因此，抽屜背板長度確定為361mm，而寬度與抽屜旁板一致為132mm。

d.底板

長度為抽屜面板與背板之間距離344mm加上插入槽的深度7mm×2=14mm，即344+14=358mm；寬度為抽屜左右旁板距離361mm加上插入槽的深度7mm×2=14mm，即361+14=375mm。

計算完之后，需根據計算數值畫好圖，然后就可以根據圖紙進行制作了，實際上板式家具的生產只需三臺設備，分別是電子開料鋸、封邊機、排鉆（現在被功能更為全面的“加工中心”取代）。
